Vodič za kupnju elementa grijača uloška: konstrukcija, gustoća u vatima i prevencija kvarova

Kada temperaturne fluktuacije u kalupu za injekcijsko prešanje prouzrokuju bljesak na plastičnim dijelovima ili kada brtvena traka stroja za pakiranje otkaže nakon tri tjedna kontinuiranog rada, inženjeri održavanja često zadnji provjeravaju element grijača uloška. Rješenje obično nije u zamjeni cijelog stroja, već u ponovnom odabiru i instalacijskim parametrima samog elementa. Pouzdani uložni grijač ima radni vijek određen gustoćom u vatima, materijalom omotača, gustoćom zbijenog magnezijevog oksida i postupkom brtvljenja terminala, a ne samo nazivnom snagom i duljinom.

Što radi element grijača patrone

Patronski grijaći element je industrijski grijaći element u obliku cijevi umetnut u izbušene rupe. Njegov princip rada oslanja se na jednostavan, ali učinkovit krug: zavojnica od nikla i kroma stvara toplinu kada se napaja, gusta izolacija od magnezijevog oksida prenosi tu toplinu na omotač od nehrđajućeg čelika, a omotač je provodi kroz bliski kontakt s okolnom metalnom bazom. Budući da je izvor topline ugrađen izravno u objekt koji se grije, pruža brzu reakciju i preciznu lokaliziranu kontrolu temperature, što ga čini vrijednim za kalupe, vruće kanale i druge industrijske uređaje.

U kalupima za injekcijsko prešanje i lijevanje pod tlakom, elementi grijača uloška obično su ugrađeni u razvodnike ili jezgre. U strojevima za pakiranje oni se umeću u kanale unutar matrica za brtvljenje. U ovim primjenama, jednolikost raspodjele površinske temperature izravno utječe na točnost dimenzija, kvalitetu izgleda i vrijeme ciklusa. Kada je uključena ugradnja kalupa, a patronski grijač s fiksnom blokirajućom pločom pomaže u sprječavanju pomicanja elementa tijekom vibracija ili rastavljanja, pojednostavljujući sastavljanje.

Grijač uloška s fiksnom pločom za blokiranje za ugradnju u kalup Ovaj patronski grijač ima fiksnu ploču za blokiranje koja sprječava pomicanje tijekom sastavljanja i rada. Njegova pouzdana konstrukcija osigurava ravnomjernu raspodjelu topline, pomaže u skraćivanju vremena zagrijavanja i poboljšava učinkovitost proizvodnje u kalupima. Pogledajte proizvod →

Detalji konstrukcije koji kontroliraju izlaznu toplinu i vijek trajanja

Životni vijek elementa patronskog grijača ovisi o četiri strukturna čimbenika: materijalu omotača, gustoći izolacije od magnezijevog oksida, kvaliteti grijaće zavojnice i načinu brtvljenja terminala.

Materijal omotača

Plašt mora izdržati radnu temperaturu, mehaničko trošenje i povremeni kemijski napad. Nehrđajući čelik 304 odgovara većini standardnih scenarija kalupa. Nehrđajući čelik 316 bolje je otporan na vlagu i blago korozivna okruženja. Nehrđajući čelik 321 i Incoloy 800/840 namijenjeni su za potrebe visoke temperature ili visoke gustoće vata. Praktično pravilo je da što je viša temperatura plašta, niža je dopuštena gustoća u vatima.

Izolacija od magnezijevog oksida

Gustoća zbijanja magnezijevog oksida, mjerena u g/cm³, ključni je faktor i za toplinsku vodljivost i za izolacijski otpor. Niska gustoća zbijanja uzrokuje brzi pad otpora izolacije na visokoj temperaturi, dok veća gustoća osigurava bolje toplinske putove i smanjuje toplinski otpor između zavojnice i plašta. Za opremu s nazivnim naponom ispod 500 V, obično se očekuje da otpor hladnoće bude najmanje 100 MΩ, ali ono što je još važnije je ostaje li stabilan tijekom rada na toplom.

Zavojnica za grijanje

Materijal zavojnice je obično legura nikla i kroma, obično 80/20 ili 60/16. Promjer žice i broj zavoja određuju otpornost elementa. Ako kupac treba određenu izlaznu snagu pri određenom naponu, dizajn zavojnice mora odgovarati. Povećanje napona da bi se dobilo više topline skratit će vijek trajanja elementa, jer toplina zavojnice raste s kvadratom napona.

Raskid

Prekid je jedna od najvećih točaka kvara. Lemljeni spojevi izloženi visokoj temperaturi razvijaju oksidaciju i mehanički zamor. Dizajn zvučnih terminala uključuje metalnu zaštitu crijeva, vodove pod pravim kutom ili vanjske terminalne blokove. U okruženjima prskanja rashladne tekućine, vodootporna terminalna struktura značajno produljuje vrijeme rada.

Kako odabrati pravi element grijača uloška

Ispravan redoslijed odabira je: potvrdite dimenziju izbušene rupe i efektivnu grijanu duljinu, zatim potvrdite ciljanu radnu temperaturu i dopuštenu temperaturu plašta, zatim izračunajte potrebnu snagu i na kraju uskladite napon i konfiguraciju odvodne žice. Nikad ne počinji od snage.

1. Izmjerite promjer montažne rupe. Uobičajene standardne veličine su 6,35 mm, 8 mm, 10 mm, 12,7 mm i slične, ali se stvarna tolerancija rupa mora provjeriti. Pretjerano čvrsto prianjanje otežava rastavljanje i može oštetiti element. Pretjerano labavo prianjanje stvara zračni raspor. Za većinu grijača uložaka, preporučeni razmak za montažu je oko 0,05 mm do 0,1 mm veći od promjera plašta.
2. Odredite efektivnu grijanu duljinu. Stvarna dubina umetanja u izbušenu rupu definira grijanu zonu. Previše nezagrijane duljine gubi energiju, dok premalo stvara lokalno pregrijavanje.
3. Izračunajte potrebnu snagu i napon. Procijenite potrebnu snagu na temelju mase, porasta temperature i vremena zagrijavanja, zatim uskladite napon mjesta (230 V ili 400 V između faza, na primjer) i vrijednost otpora.
4. Odaberite konfiguraciju odvodne žice. Za uske prostore, unutarnja izlazna žica štedi prostor. Za čestu montažu i demontažu ili vlažna okruženja, poželjna je metalna zaštita crijeva ili vodonepropusno brtvljenje.

Gustoća vata jedna je od najčešće pogrešno shvaćenih specifikacija odabir električnog grijaćeg elementa . Niska gustoća štiti polimere osjetljive na toplinu, srednja gustoća osigurava uravnotežen odgovor, a visoka gustoća vrijedi koristiti samo kada je kontrola temperature precizna i materijal kalupa to može tolerirati. Donja tablica sažima tipične raspone za praktičnu referencu.

Scenariji primjene u različitim industrijama

Grijači uložaka imaju različite uloge u proizvodnim okruženjima. U kalupima za injekcijsko prešanje, oni osiguravaju temperaturu potrebnu za punjenje plastike i držanje pritiska. U sustavima s vrućim kanalima, oni rade s grijačima opružnih zavojnica kako bi protok taline bio dosljedan. U strojevima za pakiranje osiguravaju stabilno brtvljenje učinkovitim prijenosom topline. Različite vrste opreme postavljaju različite mehaničke zahtjeve na element.

Kada radno okruženje uključuje prskanje rashladne tekućine ili visoku vlažnost, a vodootporni patronski grijač osigurava da zabrtvljena struktura sprječava brzu degradaciju izolacijskog otpora, izbjegavajući skupe neplanirane zastoje.

Vodootporni patronski grijač za okruženja visoke vlažnosti Dizajniran za teške uvjete, ovaj vodootporni patronski grijač koristi materijale otporne na koroziju kako bi se spriječio prodor vlage. Omogućuje stabilno, učinkovito grijanje u primjenama gdje prskanje rashladne tekućine ili visoka vlažnost inače mogu uzrokovati kvarove. Pogledajte proizvod →

Uobičajeni uzroci kvarova i mjere prevencije

Većina kvarova nisu slučajni problemi s kvalitetom. To su defekti dizajna prednjeg dijela koji nastaju odabirom ili uvjetima instalacije.

• Pregrijavanje: temperatura plašta prelazi granicu materijala. Smanjite gustoću vata ili prijeđite na omotač od 321 ili Incoloya.
• Pregorjela provodna žica: terminal je izravno izložen vrućoj zoni. Upotrijebite metalno crijevo s izlazom pod pravim kutom kako biste držali provodnu žicu dalje od izvora topline.
• Pad izolacijskog otpora: magnezijev oksid upija vlagu ili ulje. Koristite vodootpornu strukturu i držite element suhim u skladištu.
• Neusklađenost otvora: preveliki zazor stvara lokalizirani toplinski stres na elementu. Ponovno izbušite i zadržite razmak od 0,05-0,1 mm.

Kada standardni proizvodi nisu dovoljni

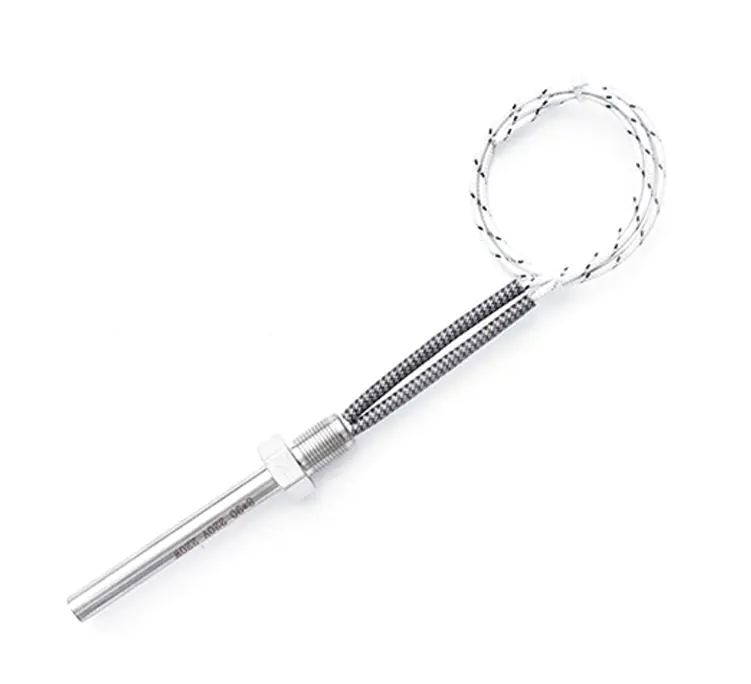

Standardni katalozi pokrivaju samo uobičajene specifikacije. Za projekte koji zahtijevaju smanjeni prostor, izlaze s više kutova, integrirane senzore za kontrolu temperature ili posebno pričvršćivanje s navojem, proizvodnja po narudžbi postaje važna. Proizvođači obično mogu proizvesti elemente s posebnim promjerima, duljinama i završnim strukturama prema crtežima.

Kada je prostor za montažu izuzetno ograničen, a grijač mikro kartuša je praktičan izbor za uske kanale alata i male laboratorijske uređaje. Varijante s dvostrukim navojem, konstrukcija metalnog crijeva pod pravim kutom, vanjska provodna žica i opcije žica izoliranih keramikom također se mogu kombinirati na temelju učestalosti održavanja stroja, položaja izvora topline i prostora za ožičenje.

Mikro patronski grijač za uske prostore i precizno grijanje Idealan za skučene prostore, ovaj grijač s mikro patronama pruža preciznu kontrolu temperature uz minimalan gubitak topline. Njegov kompaktni dizajn odgovara uskim kanalima alata i malim učvršćenjima, nudeći pouzdanu izvedbu u prostorno ograničenim zadacima grijanja. Pogledajte proizvod →

Odabir patronskog grijaćeg elementa ne odnosi se na odabir najskupljeg ili najsnažnijeg modela. Ispravan put je prvo očitavanje dimenzija izbušene rupe i položaja izvora topline, potvrda radne temperature, zatim odabir gustoće u vatima i strukture terminala. Za nesigurne primjene, pošaljite crtež bušenja tehničkom timu dobavljača kako bi mogli dati jasnu specifikaciju prije odluke o kupnji. Pravilno odabran element može raditi desetke tisuća sati na terenu. Ako je primjena izvan standardnih raspona, pošaljite crtež bušenja na kontakt tim proizvođača za praktični pregled.
